6641 F Classe DMD Insulation Paper film di materiale d'insulazione di mutore elettricu hè un materiale compositu di trè strati fattu di una strata di film di poliester è dui nonwovens di fibra di poliester elettricu è incollati da resina di classe F. Cù una bona pruprietà meccanica è pruprietà elettrica, u poliester non-tessutu hà una bona capacità di adsorzione è pò assorbe a resina durante l'impregnazione.
Pruprietà |
Unità |
Parametru |
||||||||||
Spessore di carta isolante |
MM |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
Deviazione di spessore |
MM |
± 0,02 |
± 0,02 |
± 0,02 |
± 0,02 |
± 0,02 |
± 0,03 |
± 0,03 |
± 0,04 |
± 0,04 |
± 0,05 |
± 0,05 |
Grammatura è deviazione |
GSM |
130±13 |
152±15 |
187±19 |
205 ± 21 |
240±24 |
275±27 |
322±32 |
375±38 |
466±47 |
536±54 |
606±61 |
Spessore di film |
MM |
0.036 |
0.050 |
0.075 |
0.075 |
0.100 |
0.125 |
0.150 |
0.188 |
0.250 |
0.300 |
0.350 |
Tensione di rottura |
KV |
≥5 |
≥6 |
≥7 |
≥7 |
≥9 |
≥ 10 |
≥ 12 |
≥ 15 |
≥ 18 |
≥ 20 |
≥ 22 |
Resistenza a trazione (MD |
N/CM |
≥ 60 |
≥ 90 |
≥ 110 |
≥ 120 |
≥ 140 |
≥ 170 |
≥ 200 |
≥ 270 |
≥ 340 |
≥ 360 |
≥ 390 |
Resistenza a trazione (TD) |
N/CM |
≥ 40 |
≥ 80 |
≥ 100 |
≥ 105 |
≥ 120 |
≥ 150 |
≥ 180 |
≥ 200 |
≥ 280 |
≥ 300 |
≥ 320 |
6641 F Classe DMD Insulation Paper hè largamente utilizata in l'isolamentu di l'isolamentu di u mutore, a fasa è l'isolamentu di u mutore di l'isolamentu di l'interlayer in u trasformatore. Hè ancu largamente utilizatu in a macchina automatica di inserimentu di bobine per l'inserimentu di cunei.

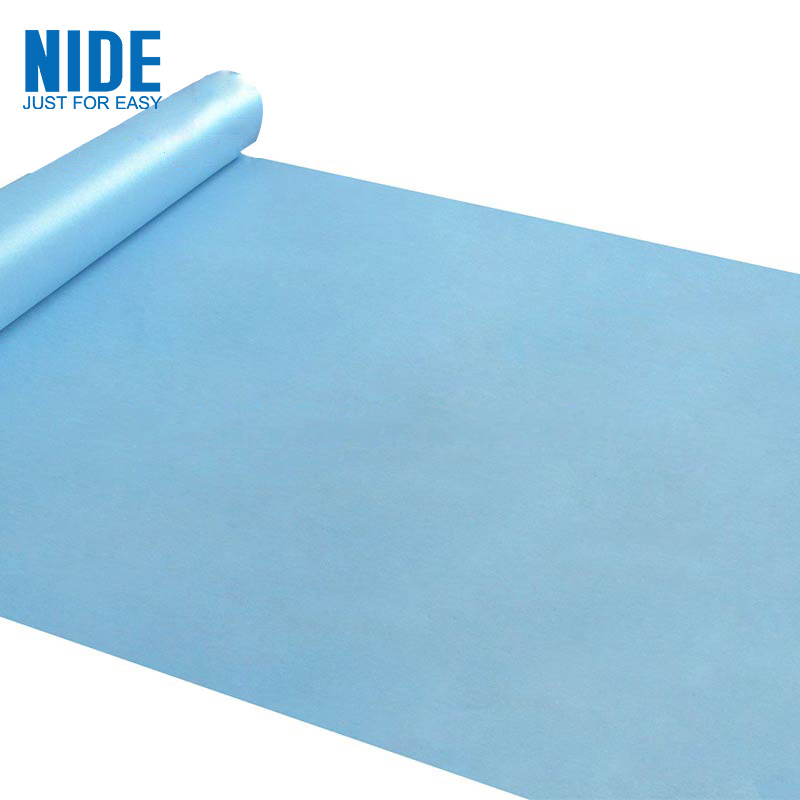

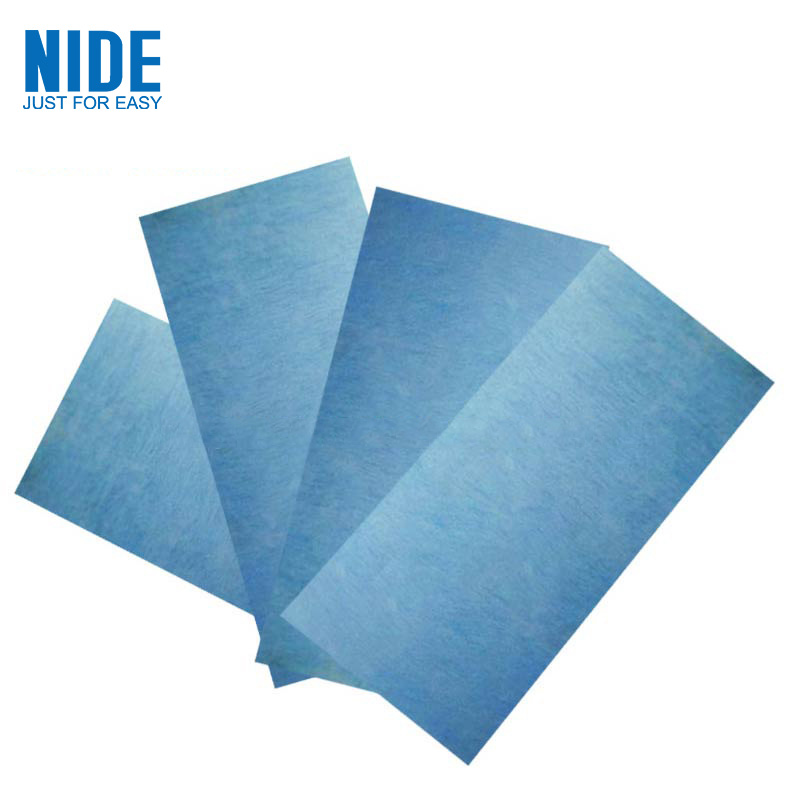

6641 F Classe DMD Carta isolante per l'insulazione di u Motore
Sarà megliu se u cliente puderia mandà un disegnu detallatu cumpresu l'infurmazioni sottu.
1. Tipu di materiale d'insulazione: carta d'insulazione, cunea, (cumprese DMD, DM, film di poliester, PMP, PET, Fibra Vulcanizzata Rossa)
2. Dimensione materiale insulation: larghezza, spessore, tolleranza.
3. Classe termica di materiale d'insulazione: Classe F, Classe E, Classe B, Classe H
4. Applicazioni materiale insulation
5. Quantità necessaria: nurmalmente u so pesu
6. Altre esigenze tecniche.
